scanCONTROL 2600 Serisi

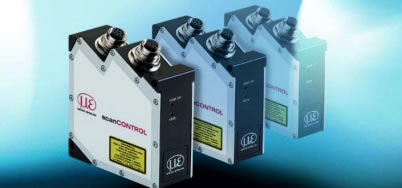

scanCONTROL 2600 Serisi Lazer Tarayıcılar

scanCONTROL 2600 Serisi



Ürün Kataloğu
indir






  • z ekseni ölçüm aralığı 265mm ye kadar
  • x ekseni ölçüm aralığı 143,5mm ye kadar
  • Profil frekansı 4000Hz'e kadar
  • Ölçüm oranı 2,560,000 nokta / sn kadar
  • z ekseni referans çözünürlüğü 2μm
  • x ekseni çözünürlüğü 640 noktaya kadar



ULTRA KOMPAKT TASARIM

           scanCONTROL 29x0 serisinin tasarımlarında ufak boyut ve düşük ağırlığa odaklanılmıştır. Mevcut tüm ölüm aralıkları aynı sensör boyutundadır. Bu durum, daha önce hiç olmadığı kadar kolay ölçüm aralığında anahtarlama yapar. Tüm elektronik devresi, kablolamayı azaltmak ve robot bazlı uygulamalarda mekaniksel entegrasyonu kolaylaştırmak için sensör kafası içerisine entegre edilmiştir.

ÜST DÜZEY OTOMASYON

         Yüksek çözünürlük ve yüksek profil frekansı gerektiren durumlarda, scanCONTROL 29x0 mükemmel bir seçimdir. Tarayıcının yüksek performanslı alıcı matrisi sensör hattı boyunca bir yüksek nokta yoğunluğunu destekler.

ETHERNET ÜZERİNDEN GÜÇ

          Tarayıcılar, ethernet aracılığıyla beslenebilmektedir. (Power over Ethernet). scanCONTROL bağlantısı hiç bu kadar kolay olmamıştı.

ÇOK FONKSİYONLU PORTLAR

          Çok fonksiyonlu portlar, besleme gerilimi, veri çıkışı, tetikleme girişi veya birkaç scanCONTROL sensörün senkronizasyonu olarak kullanılabilmektedir. Bu port, tarayıcıyı daha fazla esnek yapmaktadır.

DOĞRUDAN PLC ENTEGRASYONU

          Modbus protokolü, 29x0 serisi sensörleri direkt PLC ye bağlamaktadır. Modbus protokolü ethernet ve RS422 arayüzü ile desteklenmektedir.

ÇOKLU-TARAYICI UYGULAMALARI

          scanCONTROL 26x0 çoklu-fonksiyon portu birkaç sensörün eş zamanlı olarak çalışmasını mümkün kılar. Sensör, lazer çizgilerin üst üste olması için özel senkronizasyon özelliğine sahiptir. Bu "180°faz kayma" modu, alternatif olarak otomatik lazer kapatmayı sağlar. Bir sensör ölçüm yaparken, diğer sensörün lazer ışın demeti bir an için kapatılır. Bu otomatik olarak yapılır ve ölçüm frekansını etkilemez.



scanCONTROL 2600
          scanCONTROL 2600 sensörler, hem statik hem dinamik ölçüm uygulamalarında kullanılmak üzere mükemmel bir seçimdir. Bu sensörler 200 Hz 'lik profil frekansı ve saniyede 128,000 ölçüm noktası sağlar.

scanCONTROL 2650
          scanCONTROL 2650 sensörler, gelişmiş 3D uygulamalaı ve yüksek hızlı yerlerde kullanılmak için önerilmektedir. Bu sensörler kullanılarak, 4000Hz 'lik profil frekansı ile saniyede 2,560,000 noktaya kadar veri elde edilir.

scanCONTROL 2610
          scanCONTROL 2610 serisi akıllı sensörler, basit ölçüm fonksiyonlarının entegre edildiği kontrollörü ile tak&çalıştır çözümlerinde kullanılmaktadır. Sensör tasarımı 2600 ve 2650 serileri ile aynıdır.
