Delik Derinliği
Delik Derinliği Ölçüm Uygulaması
Bazı uygulamalarda, delik içerisinde ölçüm almak esastır. Bunu yaparken, genellikle deliğin derinliği veya duvar yapısı ölçülebilir. Sadece 4mm lik dış çapa sahip konfokol eksenli veya radial minyatür sensörler bu iş için uygundur. Üçgensel ölçüm yapan sensörler, lazer ışığın delik içerisinde lazerin gölgelenmesi nedeniyle iyi bir ölçüm sağlamaz. Hedef malzeme, konfokol sensörler için önemli değildir.

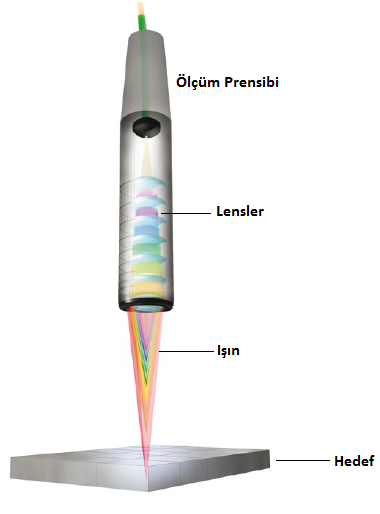

Konfokol Sensörler

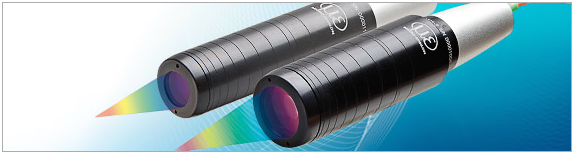

Son derece hassas uygulamalar için confocalIDT IFS2405 serisi sensörler. Bu sensörler standart ve dünya çapında eşsiz minyatür tasarıma sahiptir. Farklı yansıma özellikleri ile birçok yüzeylerde konfokol sensörler tek yönlü kalınlık ölçümlerinde kulanılır.
- Ölçüm aralıkları (mm): 0.300 | 1 | 3 | 10 | 30
- Doğrusallık maks. 0,3µm
- Çözünürlük maks. 0,01µm
- Son derece ufak ve sabit spot boyutları
- Ayna ve camlarda da yüksek hassasiyetli ölçüm
- Tek yönlü kalınlık ölçümü
- Konfokol sensörlerin pdf dökümanları için TIKLAYINIZ
