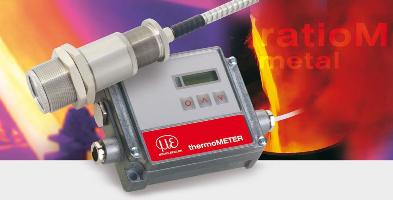

CT Ratio (700 - 1800°C)

CT Ratio Curuftan Etkilenmeyen Infrared Metal Termometre, 700 - 1800°C

CT Ratio (700 - 1800°C)

Üretici Firma
Micro Epsilon
Ürün Kataloğu
indir

 CT Ratio serisi yüksek performanslı, malzeme üzerindeki toz,cüruf vs. katmanlardan etkilenmeyen infrared sıcaklık sensörü.

  • Hızlı uygulamalar için 5ms ölçüm zamanı
  • 1.3mm'e kadar düşebilen spot çapı
  • Zor şartlar için tasarlanmış 250°C'de soğutmasız çalışabilen sensör kafası
  • Ölçüm Aralığı: 700°C ile 1800°C
  • Dalga Boyu: 0,7-1,1µm
  • Opsiyonel Dijital Arayüzler: USB, RS232, RS485,CAN, Profibus DP, Ethernet
  • Ölçüm kafası boyutları: M48 x 1.5 , 100 mm uzunluk



Açıklama

Micro-Epsilon CT Ratio serisi çok zor uygulamalar  ve yüksek sıcaklıklar için ideal olan infrared termometredir. 700°C  den 1800 °C  ye kadar ölçüm yapabilmektedir. Malzeme üzerindeki cüruf, toz ve diğer katmanlardan çok az oranda etkilenir.Düşük emisyonu olan ürünlerde kullanılabilmektedir.


CTratioM-1CF60-C2 ve CTratioM-1SF80-C2 olmak üzere 2 farklı odak özelliğinde infrared termometre vardır. Ayrıca CF60:1 ve SF80:1 ayarlanabilir odaklı lens seçimi yapılabilmektedir.

Model: CTratioM-1CF60-C2 / CTratioM1-SF80-C2
Optik Çözünürlük: 60:1 / 80:1
Sıcaklık Aralığı: 700 °C to 1800°C
Ölçüm Dalgaboyu: 0.7 ve 1.1µm
Sistem Doğruluğu:  ±0.5% ölçüm d. +1°C
Tekrarlanabilirlik: ±0.2% ölçüm d. +1°C
Çözünürlük: 0.1°C
Cevap Süresi: (95% sinyalde): 5ms-10s
Emisyon Katsayısı: 0.100 to 1.100
Geçigenlik: 0.100 to 1.000
Sinyal İşleme: 1 renk /2 renk modu; alarm; en yüksek değer tutma, en düşük değer tutma, ortalama

Elektriksel Özellikleri

Analog Çıkış
Kanal 1

          : 0/4 to 20mA, 0 to 5/ 10V

Opsiyonel Röle: 2 x 60 VDC/ 42VACeff; 0.4A; optik izoleli
Alarm Çıkışı: 2 x açık-kollektor (24V/ 50mA)
Dijital Çıkış: opsiyonel USB, RS232, RS485, CAN, Profibus DP, Ethernet Çıkış Empedansı
Akım Çıkışı: mA max. 500Ω (with 5 - 36VDC)
Gerilim Çıkışı: mV min. 100kΩ yük empedansı

Girişler

2 programlanabilir çıkış alarm olarak kullanılabilir(açık kollektör [4 V/1 A]). Tetikleme girişi ve değer tutma fonksiyonu için giriş.
Fiber Kablo uzunluğu: 2m (standard), 3m, 6m, 10m, 22m, 400μm fiber çapı.
Besleme: 8 to 36VDC veya USB; max. 160mA
Laser: class II (635nm), 1mW, Yazılımla açma kapama

Genel Özellikler

Koruma Sınıfı: IP 65 (NEMA-4)
Ortam Sıcaklığı: sensor -20°C to 250°C (70 °C lazer açıken) Kontrolör: 0°C to 85°C
Saklama Sıcaklığı: Sensor -40°C to 250°C,
Kontrolör: -40°C to 85°C
Bağıl nem: 10 to 95%, yoğuşmasız
Vibrasyon Sensor: IEC 68-2-6: 3 G, 11-200Hz, tüm eksenlerde
Şok  Sensor: IEC 68-2-27: 50 G, 11ms, tüm eksenlerde
Ağırlık Sensör: Senör ve fiber kablo 400g; Kontrolör: 420g
