CT Lazer Glass (100 - 1650°C)
CT Lazer Glass Infrared Cam Termometre, 100 - 1650°C
Üretici Firma
Ürün Kataloğu
- CT Glass serisi yüksek performanslı, lazer pointerli, programlanabilir, infrared sıcaklık sensörü
- Düz cam sıcaklık ölçümünde, şişe sıcaklık ölçümlerinde, cam işleme makinalarında ve solar panellerde kullanılabilen infrared sıcaklık sensörüdür
- Ölçüm aralığı 100 ile 1650 °C
- Min spot boyutu: 1 mm (CTL-SF70H)
- Opsiyonel dijital arayüzler: USB,RS232,RS485,CAN,Profibus DP,Ethernet
- Ölçüm kafası boyutları: M48 x 1.5 , 100 mm uzunluk.
Açıklama

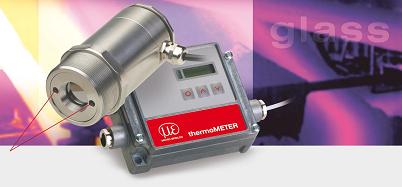

Micro-Epsilon CT Glass (CT Glass) serisi lazer işaretçisi olan infrared termometreler veya infrared pirometreler, 100 den 1650C ye kadar ölçüm yapabilmektedir. Cam yüzeylerden ölçüm almak için tasarlanmıştır. CT Glass, tam olarak ölçüm noktasını gösteren lazer işaretçi ile donatılmıştır.
CT Glass serisi infrared termometre sensörlerin sensör kafası 85C ye kadar dayanıklıdır, soğutmasız bu sıcaklıkta çalışabilir. 50C nin üzerinde lazer ışığını otomatik olarak kesmektedir.
CTLG-SF45L, CTLG-SF70H, CTLG-CF1L, CTLG-CF1H, CTLG-CF2L, CTLG-CF2H, CTLG-CF3L, CTLG-CF3H, CTLG-CF4L, CTLG-CF4H olmak üzere 10 farklı optik infrared pirometre seçeneği bulunmaktadır.
Model: CTL-SF45L-C3 / CTL-SF70H-C3
Optik Çözünürlük: 45:1 / 70:1
Sıcaklık Aralığı: 100 to 1200°C / 250 to 1650°C
Ölçüm Dalgaboyu: 5,2μm
Sistem Doğruluğu: ±1% or ±1°C
Tekrarlanabilirlik: ±0.5% or ± 0.5°C
Çözünürlük: 0.1°C 0.2°C
Cevap Süresi: (90% signal) 120ms 80ms
Emisyon Katsayısı: 0.100 to 1.100
Geçirgenlik: 0.100 to 1.000
Sinyal İşleme: Üst değer, alt değer tutma, ortalama alma
Kalbrasyon Sertifikası: Opsiyonel
Elektriksel Özellikleri
Analog Çıkışlar
Kanal 1: 0/4 to 20mA, 0 to 5/10V, thermocouple J, K
Kanal 2: Sensör Sıcaklığı (-40 to 85°C as 0 to 5V or 0 to 10V), alarm çıkışı
Opsiyonel Röle: 2 x 60VDC/ 42VACeff; 0.4A; optik izoleli
Alarm çıkışı: Açık kollektör (24V/ 50mA)
Dijital Çıkışlar: Opsiyonel USB, RS232, RS485, CAN, Profibus DP, Ethernet Çıkış Empedansı
Akım Çıkışı: mA max. 500Ω (bei 5 to 36VDC)
Gerilim Çıkışı: mV min. 100kΩ load impedance
Thermocouple: 20Ω
Girişler
Emisyon katsayısı ayarı için, değer tutma sıfırlaması için girişler.
Kablo Uzunluğu: 3m (standard), 8m, 15m
Besleme: 8 to 36VDC; max. 160mA
Laser: class II (635nm), 1mW, Yazılımla aç kapa yapabilme
Genel Özellikleri
Koruma Sınıfı: IP 65 (NEMA-4)
Ortam Sıcaklığı: Sensor -20°C to 85°C (50°C lazer açıkken) Kontrolör: 0°C to 85°C
Saklama Sıcaklığı: Sensor -40°C to 85°C Kontrolör: -40°C to 85°C
Bağıl Nem: 10 to 95%, yoğuşmasız
Vibrasyon: Sensor IEC 68-2-6: 3 G, 11 to 200Hz, tüm eksenlerde
Şok: Sensor IEC 68-2-27: 50 G, 11 ms, tüm eksenlerde
Ağırlık: Sensör 600g; Kontrolör 420g
