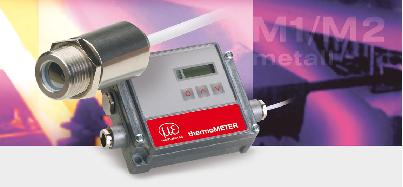

CT M3 (50 - 1800°C)

CT M3 Infrared Termometre (Metal), 50 - 1800°C

CT M3 serisi 50 °C üzerindeki parlak yüzeylerden ve camdan ölçüm yapmasına olanak verir. Entegre foton dedektörü sayesinde hassasiyet ve hızlı tepki süresini garanti eder.

• Ölçüm aralığı: 50 ile 1800 °C
• Dalga boyu: 2.3 µm
• Min spot boyutu: Hassas optikler(75:1/33:1/22:1) belirli odak noktası için farklı modeller
• Cevap Süresi: 1ms(90%)
• Opsiyonel dijital arayüzler: USB, RS232, RS485, CAN, Profibus DP, Ethernet
• Opsiyonel röle çıkışları

Açıklama

Micro-Epsilon CT M3 serisi infrared termometre, infrared pirometre, 50 den 1800C ye kadar ölçüm yapabilmektedir. Özel spektrum aralığı sayesinde 50°C üzerindeki parlak yüzeylerden ve camdan ölçüm yapmak için en uygun çözümdür. Kısa dalga boyu emisyon katsayısı bilinmeyen yüzeylerdeki hata payını azaltır.

CTM-3SF22-C3, CTM-3SF33, CTM-3SF75H1/H2/H3, CTM-3CF22, CTM-3CF33, CTM-3CF75H1/H2/H3 olmak üzere 10 farklı odak özelliğinde infrared termometre vardır.

Model: CTM-3SF22-C3 / CTM-3SF33-C3 / CTM-3SF75H1-C3 / CTM-3SF75H2-C3/ CTM-3SF75H3-C3
Optik Çözünürlük: 22:1 / 33:1 / 75:1 / 75:1 / 75:1
Sıcaklık Aralığı: 50 ile 400°C / 100 ile 600°C  / 150 ile 900°C / 200 ile 1200°C / 400 ile 1800°C
Ölçüm Dalgaboyu: 2.3μm
Sistem Doğruluğu: ±0.3% okumada ±2°C
Tekrarlanabilirlik: ±0.1% okumada ±1°C
Çözünürlük: 0.1°C
Cevap Süresi: (90% sinyalde): 1ms
Emisyon Katsayısı: 0.100 ile 1.100
Geçigenlik: 0.100 ile 1.000
Sinyal İşleme: En üst, en alt değeri tutma, ortalama alma
Kalibrasyon Sertifikası: opsiyonel

Elektriksel Özellikleri

Analog Çıkış
Kanal 1: 0/4 to 20mA, 0 to 5/ 10V, thermocouple J, K
Kanal 2: sensör sıcaklığı (-20 ile 100°C , 0 ile 5V veya 0 ile 10V), alarm çıkışı

Opsiyonel Röle: 2 x 60 VDC/ 42VACeff; 0.4A; optik izoleli
Alarm Çıkışı: açık-kollektor (24V/ 50mA)
Dijital Çıkış: opsiyonel USB, RS232, RS485, CAN, Profibus DP, Ethernet Çıkış Empedansı
Akım Çıkışı: mA max. 500Ω (with 5 - 36VDC)
Gerilim Çıkışı: mV min. 100kΩ yük empedansı
thermocouple: 20Ω

Girişler

Emisyon katsayısı ayarı için programlanabilir giriş, ortam sıcaklığı kompanzasyonu, değer tutma sıfırlama girişi
Kablo uzunluğu: 3m (standard), 8m, 15m
Besleme: 8 to 36VDC; max. 160mA
Laser: class II (635nm), 1mW, Yazılımla açma kapama

Genel Özellikler

Koruma Sınıfı: IP 65 (NEMA-4)
Ortam Sıcaklığı: sensor -20°C ile 85°C , Kontrolör: 0°C ile 85°C
Saklama Sıcaklığı: Sensor -40°C ile 125°C,
Kontrolör: -40°C ile 85°C
Bağıl nem: 10 ile 95%, yoğuşmasız
Vibrasyon Sensor: IEC 68-2-6: 3 G, 11-200Hz, tüm eksenlerde
Şok  Sensor: IEC 68-2-27: 50 G, 11ms, tüm eksenlerde
Ağırlık Sensör: 600g; Kontrolör: 420g
