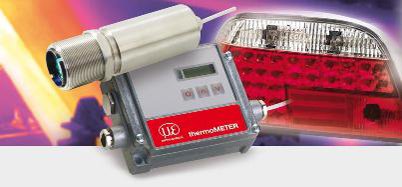

CT M3XL Filtreli (100 - 1800°C)

CT M3XL serisi infrared sensörler 2.3μm dalga boyunda ölçüm yapmaktadır. Bu özel spektrum aralığı 1000°C üzerindeki parlak yüzeylerden ve camdan ölçüm yapmasına olanak verir. Lazer ışınlarından etkilenmemesi için özel filtre bloklarına sahiptir.

• Ölçüm aralığı: -40 ile 900°C
• Cevap Süresi: 3ms
• Opsiyonel röle çıkışları
• Opsiyonel dijital arayüzler: USB, RS232, RS485, CAN, Profibus DP, Ethernet

Açıklama

Micro-Epsilon CTM3-XL serisi infrared termometrelerde lazer ışınlarından etkilenmemesi için özel filtre bloklarına sahiptir. 100°C ile 1800°C derece arasında ölçüm yapmaktadır. Lazer malzeme işleme, lazer kaynağı ve lazer lehimleme uygulamalarında kullanılmaktadır. Kısa dolga boyu emisyon katsayısı bilinmeyen yüzeylerdeki hata payını azaltır ve camdan ölçüm yapabilme olanığı sağlar.

CTM-3SF100XL-C3, CTM-SF300XLH1,CTM-SF300XLH2, CTM-SF300XLH3, CTM-3CFXL,CTM-CF2H1/H2/H3XL, CTM-3CF3H1/H2/H3XL  olmak üzere 12 farklı optik infrared pirometre seçeneği bulunmaktadır.

Model: CTM-3SF100XL-C3/ CTM-SF300XLH1-C3/ CTM-SF300XLH2-C3/ CTM-SF300XLH3-C3
Optik Çözünürlük: 100:1/ 300:1/ 300:1/ 300:1
Ölçüm Aralığı: 100°C ile 600°C/ 150 ile 900°C/ 200°C ile 1200°C/ 400°C ile 1800°C
Ölçüm Dalga Boyu: 2.3μm
Sistem Doğruluğu: ±3% okumada +2°C
Tekrarlanabilirlik: ±0.1% okumada +1°C
Çözünürlük: 0.1°C
Cevap Süresi: 1ms (90%)
Emisyon Kaysayısı: 0.100 ile 1.100
Geçigenlik: 0.100 ile 1.100
Sinyal İşleme: MAX/MIN tutma, ortalama
Kalibrasyon Sertifikası: Opsiyonel

Elektriksel Özellikler

Analog Çıkışlar:
Kanal 1: 0/4 to 20mA, 0 to 5/10V, thermocouple J, K
Kanal 2: Sensör Sıcaklığı (-20 to 100°C as 0 to 5V or 0 to 10V), alarm çıkışı

Opsiyonel Röle: 2 x 60V DC/ 42V ACeff; 0.4A; optik izoleli
Dijital Çıkışlar: opsiyonel USB, RS232, RS485, CAN, Profibus DP, Ethernet

Çıkış Empedansı

Akım Çıkışı: mA max. 500Ω (5 to 36VDC)
Gerilim Çıkışı: mV min.100kΩ yük empedansı
thermocouple: 20Ω
Girişler: Programlanabilir girişler dışardan emisyon katsayısı değiştirmek için, dış sıcaklık kompanzasyonu için, tetikleme (değer tutmayı sıfırlamak için)
Kablo Uzunluğu: 3m (standard), 8m, 15m
Besleme: 8 to 36VDC; max. 100mA

Genel Özellikler

Koruma Sınıfı: IP 65 (NEMA-4)
Çalışma Sıcaklığı: sensor -40°C to 85°C / kontrolör 0°C to 85°C
Saklama Sıcaklığı: sensor -40°C to 125°C kontrolör -40°C to 85°C
Bağıl Nem: 10 to 95%, yoğuşmasız
Vibrasyon sensör: IEC 68-2-6: 3 G, 11 to 200Hz, tüm eksenlerde
Şok: sensor IEC 68-2-27: 50 G, 11ms, tüm eksenlerde
Ağırlık sensor: 150g; kontrolör 420g
